JW-CAD入門編② JW-CADのダウンロード方法、初期設定について

はじめに

本記事では、JW-CADのダウンロード方法、および初期設定について説明させていただきます。
本サイトでは、CAD初心者の方向けの丁寧な解説方法で紹介させていただいております。

この記事の概要

使用頻度：
難易度　：
重要度　：

この記事を読んでわかること

JW-CADのダウンロード方法
JW-CADのおすすめ初期設定

詳しく解説していきます

目次 [ close ]

JW-CADを始める準備

JW-CADのソフト概要

JW-CADは、日本のCAD業界で凡例CADとして利用されている2次元CADです。
ダウンロードも無料、使用できる期間の縛りもないですし追加コンテンツ等もない有難いCADソフトです。
「CAD業界への転職を考えている」「CADがどんなものなのか体験してみよう」そんな志のある方には大変おススメ出来るCADソフトです。

CAD業界への転職は、実務経験の有無を問われる事が多いです。ですが、独学でCADの学習をして派遣社員で実務経験を積み、正社員を目指すルートなら転職先も豊富にあります。その点でも手軽に自宅で学習が始められ、かつ多種業界でメジャーなJW-CADはおすすめのCADソフトと言えます。

JW-CADのソフト利用の注意点

JW-CADを学習する前の大前提として、JW-CADはWindowsのみ使用できるCADソフトです。

また、CADのソフトによってはPCのスペックが高いものでないと導入が難しい場合があります。JW-CADの公式サイトには推奨スペックの記載はありませんが、一般的にCADソフトを扱う際はPCの性能を意識する必要があります。特に3DCADの導入をお考えの場合は、ソフトで必要なスペックを確認してから購入するようにしてください。下記にCADの操作が快適に出来るスペックを簡易的にまとめましたので参考にしていただければ幸いです。

PCをお持ちであれば、JW-CADインストールしてみちゃいましょう。
インストールも直ぐできますし、インストール時にアカウントの作成等手間が一切ないのでPCを買い替える際もアンインストールも必要ないので気軽に始めてみちゃいましょう。

PCのスペックの確認方法とは

スペックが高い、性能が良いパソコンとはどの項目を見ればわかるのか…簡単にまとめました

CPU(プロセッサ)・・・パソコンの頭脳部分です。良いタイプを選ぶと処理が早くて快適に作業できます。CPUは「Intel」と「AMD」の2社のメーカー製が世界シェアのほとんどを占めています。買い替えるならCore i7又はRyzen 7以上のPCを選んでください。※数字が大きい程ハイスペックです。
CPUには世代という、スマホでいうiPhone14,15のような世代の表記もあります。こちらも数が大きい程ハイスペックです。
グラフィックボード・・・PCの描画に関わる処理をする部分です。高性能のPCですと3D画像をスムーズに出力してくれます。3DCADは3Dの図形を回転、ズーム等させながら作業を行う為レンダリング(描画)作業がいかに早いかが重要になります。NVIDIA「Quadro」シリーズが3DCADにおすすめです。
メモリ・・・同時に複数の作業を快適に進めたい場合は重要な項目です。CADはソフト自体も重く負荷の掛かる作業が多いので、64GB以上をお勧めします。

もう一点、もしCAD用にPCを買うならディスプレイが大きめをお勧めします。ノートパソコンの場合は15インチ、デスクトップ型であれば24～32インチがおすすめです。

JW-CADのソフトインストール方法

さっそくJW-CADインストールしていきたいと思います。JW-CADの公式サイトからインストールしていきますので手順の通り作業していきましょう。

STEP1

JW-CAD公式サイトを開く

https://www.jwcad.net　こいつです。クリックしてサイトを開いてみましょう。
もしくは「jw cad」とそれっぽく検索すると先頭に出てきます

STEP2

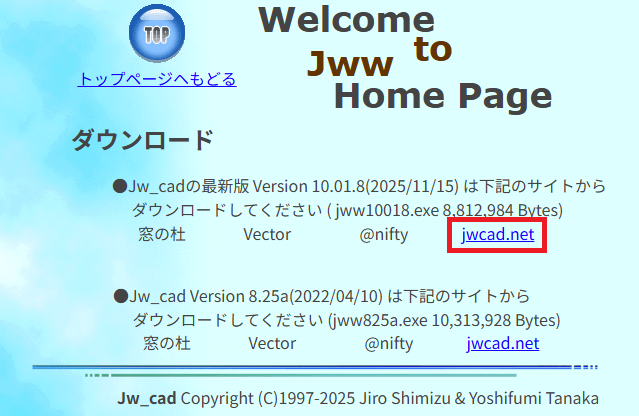

ダウンロードボタンクリック

ダウンロード用のページに切り替わります。バージョンが、2種類選べます。
上に表示されているのが、最新バージョンなので最新の「jwcad.net」をクリック。

JW-CADは頻繁にバージョンアップが公式サイトでされています。バージョンアップしたい際は、旧バージョンをアンインストールして最新でインストールし直せば大丈夫です。アップデートするタイミングですが、使用しているバージョンで不具合が多い等の場合にアップデートを試みる位の気持ちで余り最新にこだわらずとも問題ないと思います。

ダウンロードで最新の下にもう一種あるのは、安定していると評価が高い直近のバージョンがダウンロードできるようになっています

STEP3

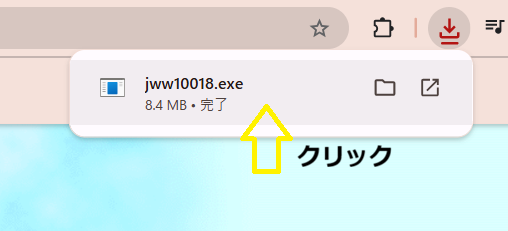

EXEファイルをクリックしてダウンロード開始
